Діагностика смартфона: обладнання та порядок перевірки

У рубриці «Нотатки майстра» Антон, експерт відділу якості GSM-Forsage, амбасадор бренду Mechanic і майстер із понад 10-річним стажем на момент первинної публікації, пояснює практичний підхід до роботи. Діагностика смартфона починається не з випадкової заміни деталей, а з фіксації симптомів, огляду та послідовної перевірки гіпотез.

Яке обладнання потрібне для діагностики смартфонів

Базовий комплект залежить від робіт майстерні. Мультиметр потрібен для електричних вимірювань, лабораторний блок живлення - для контрольованого живлення та спостереження за споживанням, мікроскоп - для огляду плати й роз'ємів, а USB-тестер - для первинної перевірки параметрів живлення через порт. Жоден із цих приладів самостійно не називає несправну деталь: показники потрібно зіставляти зі схемою, сервісною документацією та поведінкою справного пристрою.

Порядок діагностики: від симптомів до контрольного тесту

1. Зафіксуйте скаргу й умови прояву. Запишіть, що саме не працює, після якої події виникла проблема та чи повторюється вона стабільно.
2. Проведіть зовнішній огляд. Перевірте корпус, порт заряджання, сліди удару або рідини. До відкривання пристрою оцініть базові функції, якщо він безпечно вмикається.
3. Знайдіть документацію для конкретної моделі. Розташування контрольних точок, допустимі режими живлення та післяремонтні процедури відрізняються.
4. Перевіряйте одну гіпотезу за раз. Обирайте прилад і режим під конкретне питання, записуйте показники та умови вимірювання.
5. Після ремонту повторіть початковий тест. Додатково перевірте пов'язані функції, які могли бути зачеплені під час розбирання.

Мультиметр: базовий прилад для вимірювань

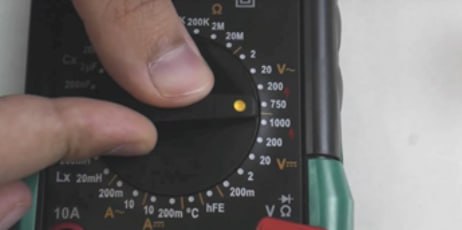

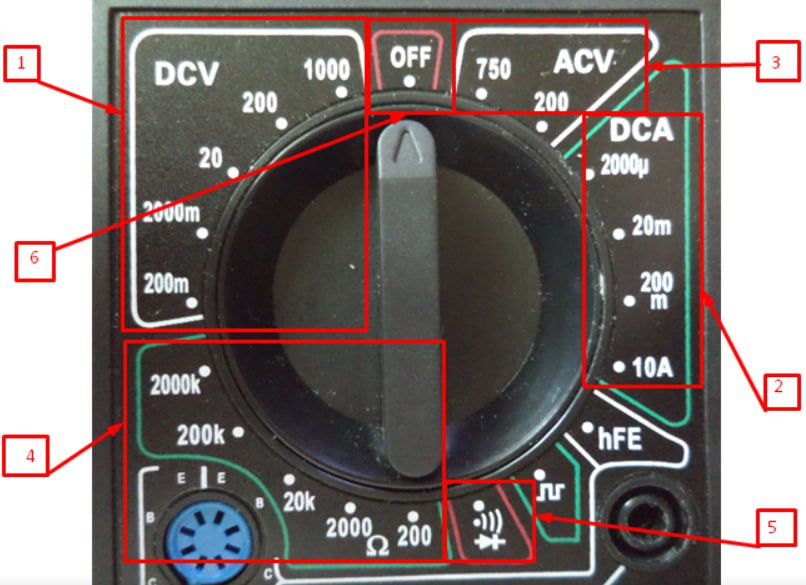

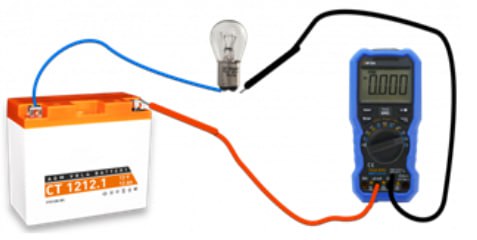

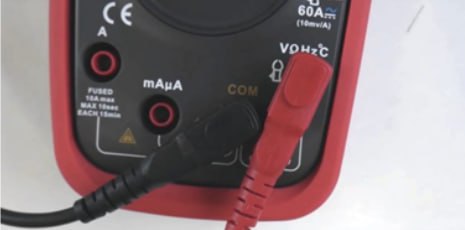

Для ремонту смартфонів найчастіше використовують режими постійної напруги, опору, перевірки діодів і прозвонювання. Перед вимірюванням перевірте, у які гнізда вставлені щупи, який режим вибрано та чи відповідає діапазон очікуваному значенню. Позначення й межі різняться між моделями мультиметрів, тому орієнтуйтеся на інструкцію саме свого приладу.

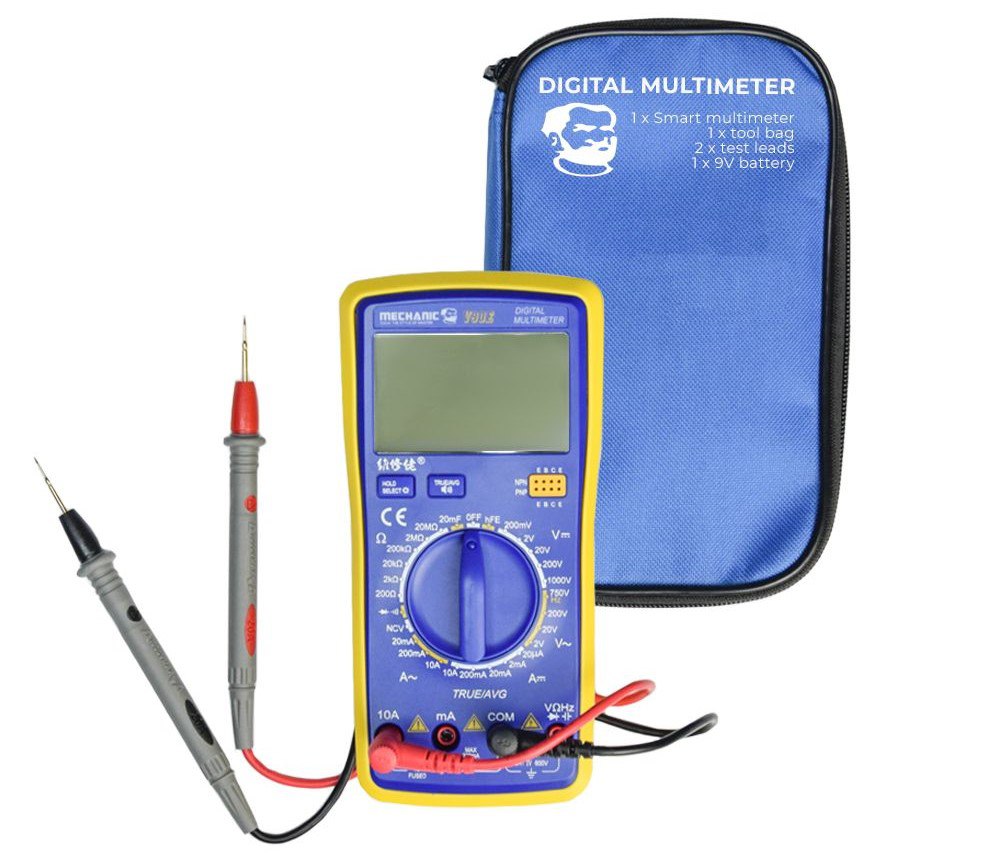

Приклад приладу з каталогу: мультиметр цифровий Mechanic SIV120немає›. Під час вибору звертайте увагу не лише на кількість функцій, а й на читабельність дисплея, якість щупів, захист входів і потрібні робочі діапазони.

Правила, які запобігають помилковим вимірюванням

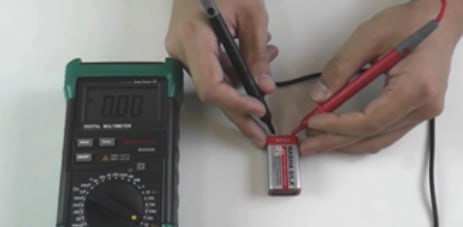

• Опір і прозвонювання перевіряйте на знеструмленому колі; конденсатори мають бути розряджені.

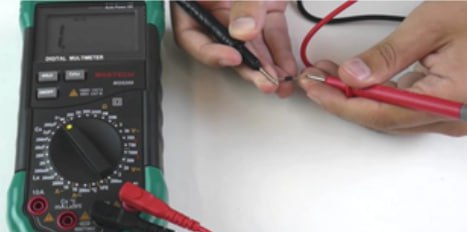

• Звуковий сигнал прозвонювання означає, що опір нижчий за поріг конкретного приладу. Це не універсальне підтвердження короткого замикання.

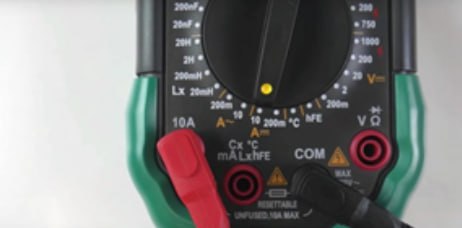

• Струм мультиметром вимірюють послідовно з навантаженням. Не підключайте прилад у режимі амперметра паралельно джерелу живлення.
• Якщо значення невідоме, починайте з найвищого відповідного діапазону, передбаченого інструкцією приладу.

Докладніше про режими та критерії вибору читайте в матеріалі «Вибираємо мультиметр: характеристики та огляд».

Лабораторний блок живлення: контроль напруги та струму

Лабораторний блок живлення дає змогу встановити вихідну напругу й обмеження струму. У режимі CV прилад підтримує задану напругу, а після досягнення встановленого обмеження струму переходить у режим CC. Така поведінка допомагає спостерігати реакцію плати, але характер споживання потрібно трактувати лише в контексті конкретної моделі та етапу запуску.

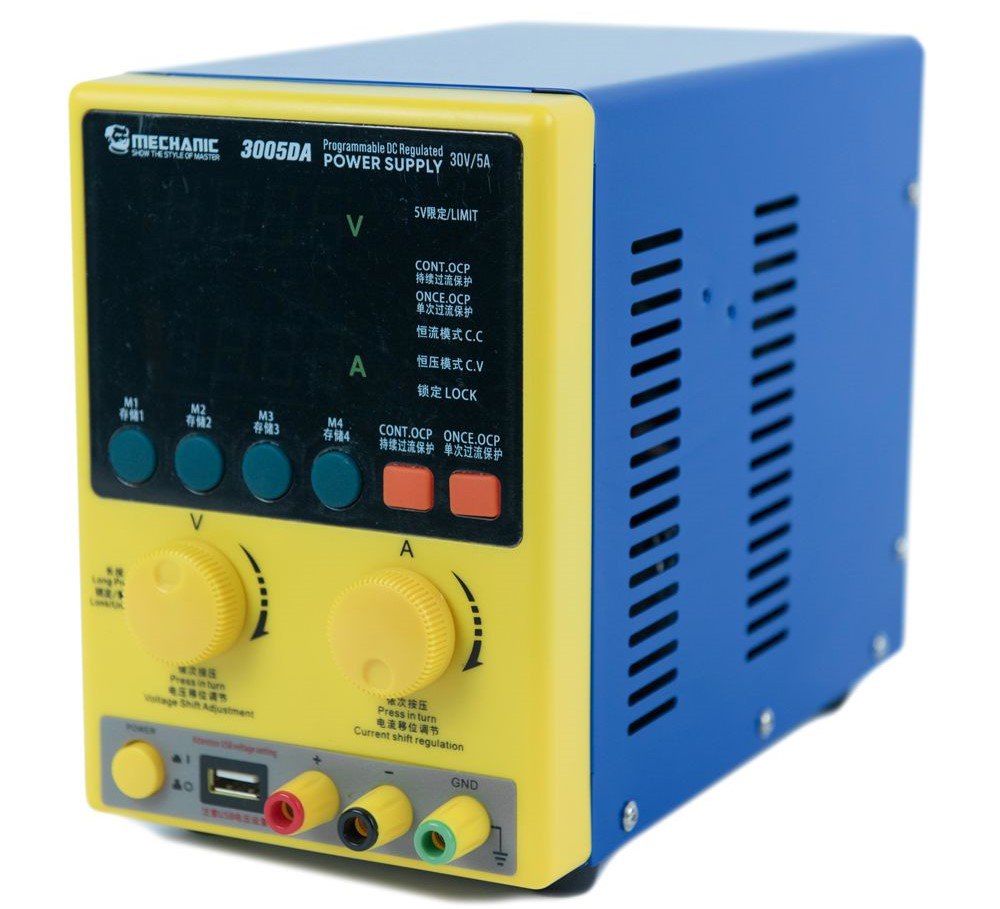

Приклад регульованого джерела: лабораторний блок живлення MasterGo MG-30D54569,17 грн.›. Перед підключенням перевірте полярність, кабель, розпінування та налаштування за сервісною документацією. Не використовуйте однакові значення напруги й обмеження струму як універсальний рецепт для всіх пристроїв.

Окремі критерії вибору розібрані у статті «Як вибрати блок живлення».

Мікроскоп: візуальний контроль плати

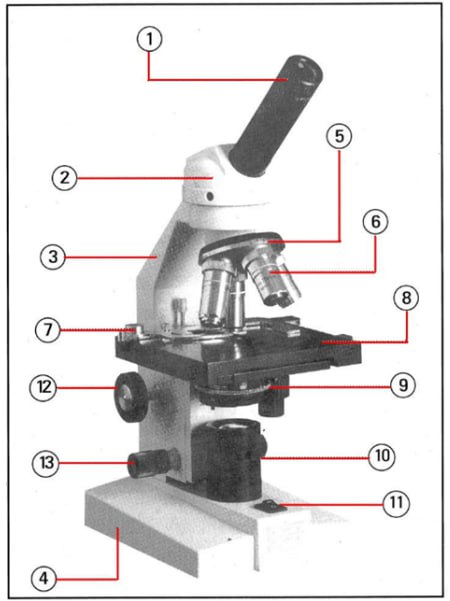

Мікроскоп потрібен для огляду контактів, роз'ємів, дрібних компонентів, якості пайки та слідів корозії. Для тривалої роботи важливі стійка підставка, достатня робоча відстань, рівномірне освітлення та зручне поле зору. Монокулярна, бінокулярна або тринокулярна конструкція визначає спосіб спостереження й можливість підключення камери, але не замінює оцінку оптики та механіки конкретної моделі.

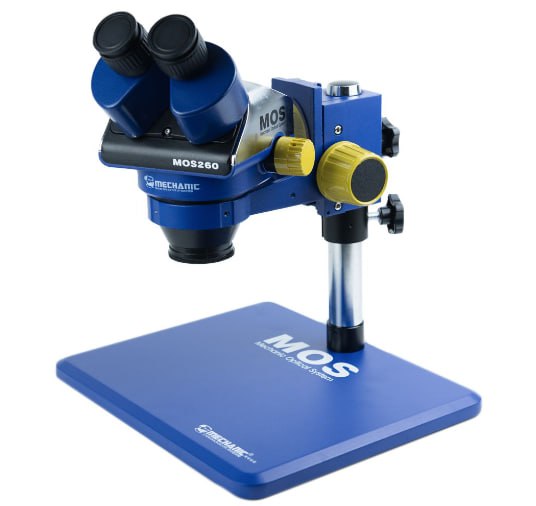

Один із варіантів для робочого місця: мікроскоп тринокулярний Mechanic D75T-B11немає›. Починайте огляд із меншого збільшення, відрегулюйте освітлення та фокус, а вже потім переходьте до потрібної ділянки. Не торкайтеся оптики руками й не використовуйте невідповідні засоби для очищення лінз.

Спеціалізовані тестери та програматори

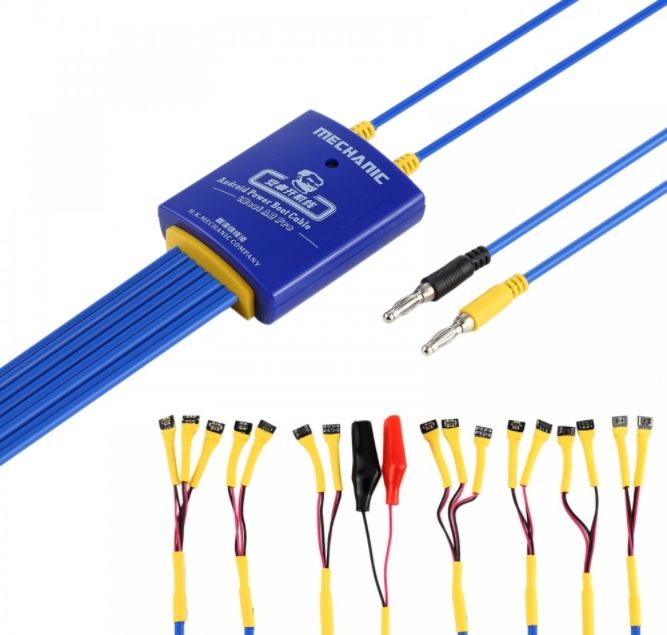

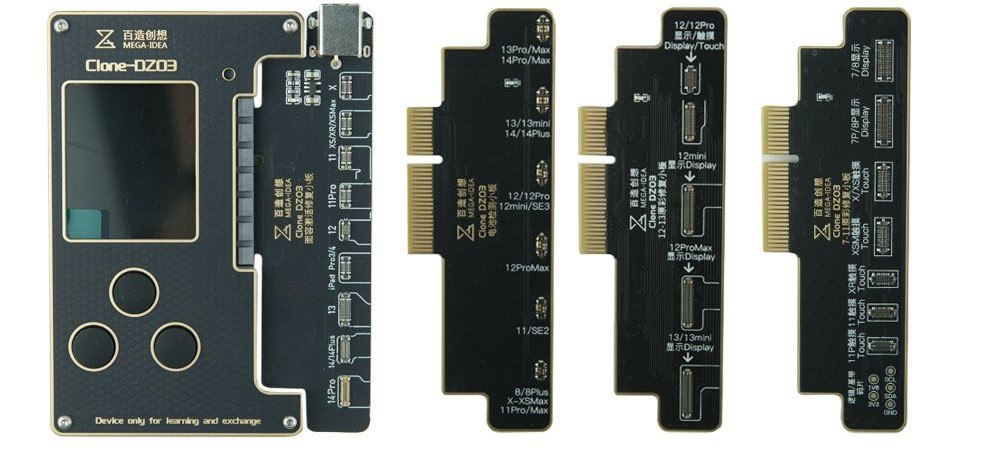

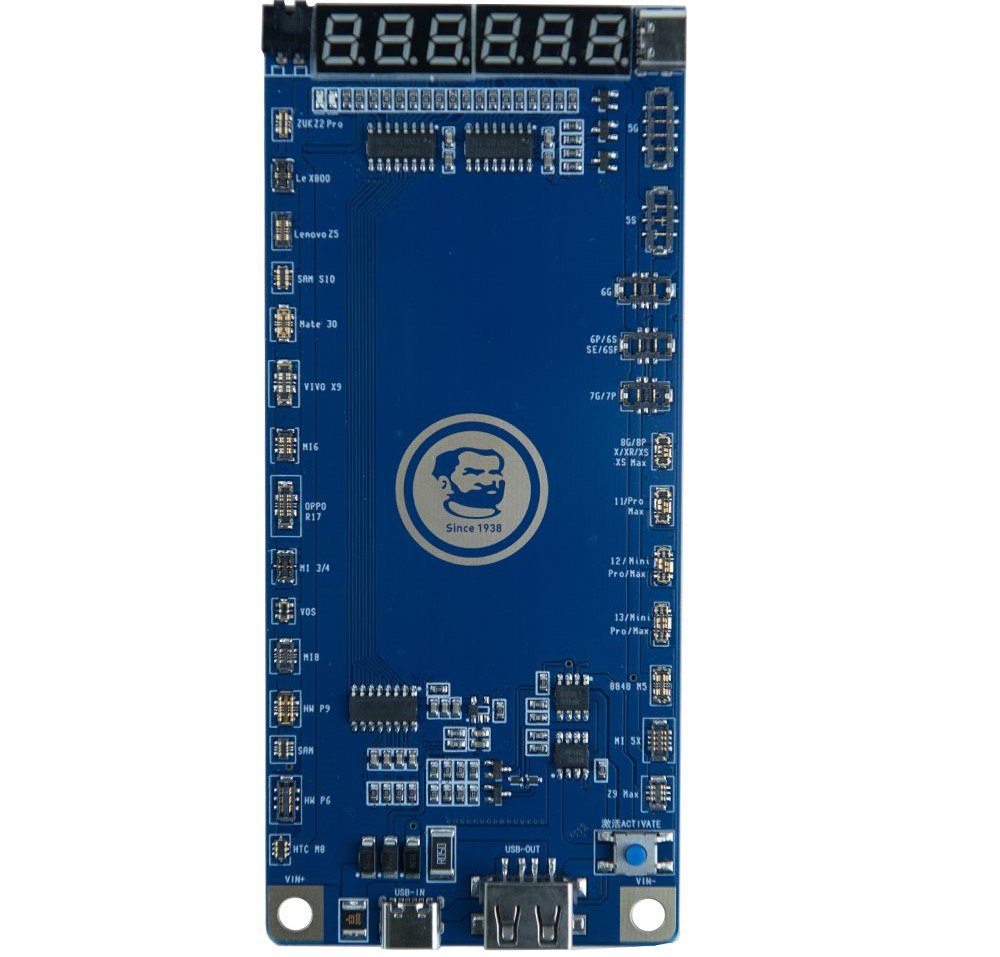

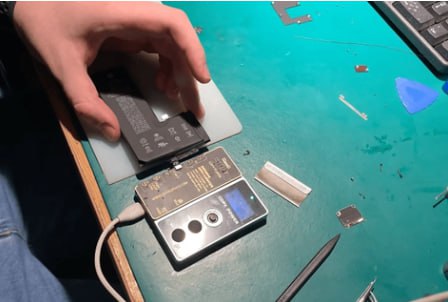

Тест-плати, кабелі живлення, плати активації акумуляторів і програматори мають конкретні списки сумісності. Перед підключенням звіряйте точну модель смартфона, ревізію адаптера, підтримувані функції та потрібну версію програмного забезпечення. Якщо інструмент уміє зчитувати дані компонента, це ще не означає, що будь-яка зміна цих даних є правильною або безпечною процедурою ремонту.

Після заміни компонента перевірте, чи передбачає виробник програмну діагностику або завершення ремонту. Наприклад, Apple для підтримуваних моделей описує Repair Assistant, System Configuration або режим діагностики у відповідному посібнику. Конкретна процедура залежить від моделі, деталі та регіону.

Тепловізор, заморожувальний спрей і USB-тестер

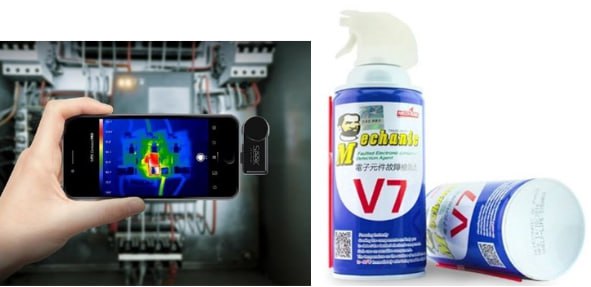

Тепловізор допомагає побачити розподіл температури, а заморожувальний спрей - локалізувати ділянку, де іній тане швидше. Нагрів вказує на місце, яке потрібно дослідити, але не доводить причину несправності. Працюйте з обмеженим струмом, контролюйте температуру та використовуйте лише матеріали, призначені для електроніки.

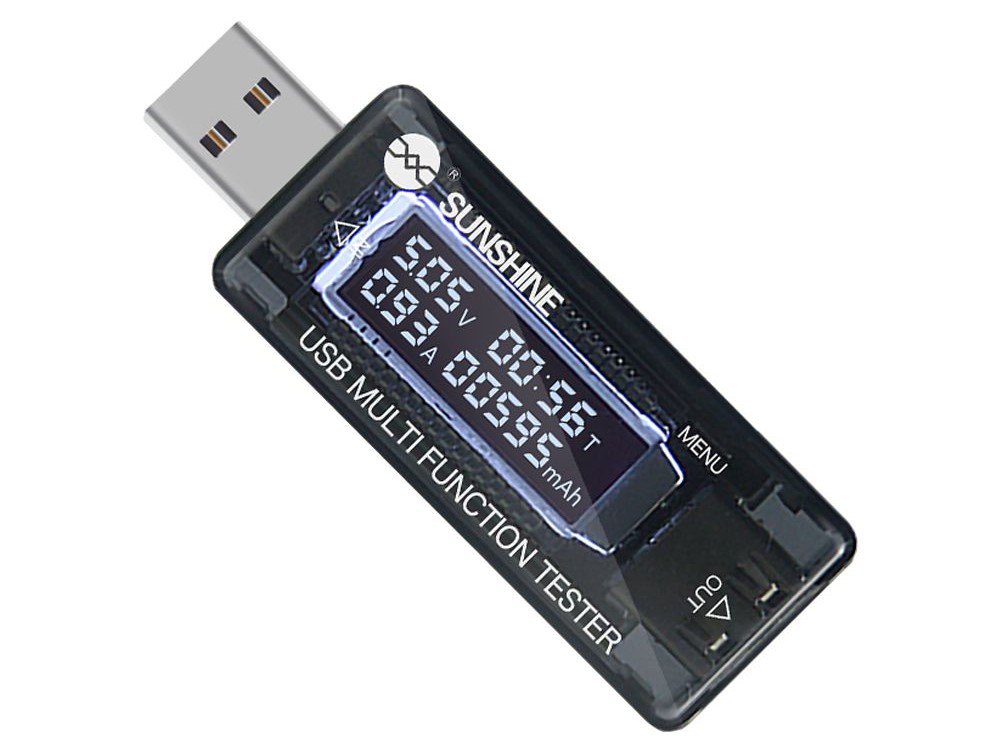

USB-тестер встановлюють у сумісний ланцюг між джерелом живлення та пристроєм. Він допомагає бачити напругу й струм під час заряджання; набір додаткових параметрів залежить від моделі. Приклад: USB-тестер Mechanic T-8241294,78 грн.›.

Як перевірити результат діагностики та ремонту

Успішний результат - це не лише зникнення одного симптому. Повторіть ті самі вимірювання, на яких ґрунтувався висновок, і запишіть умови. Потім перевірте заряджання, стабільність запуску та функції вузлів, які від'єднувалися. Дисплей до остаточного встановлення варто протестувати за окремим чеклістом: як перевірити дисплей перед встановленням.

Якщо показники суперечать документації або несправність потребує роботи з акумулятором, платою чи системами біометрії поза вашою кваліфікацією, зупиніться й передайте пристрій фахівцеві з відповідним обладнанням. Послідовні записи «симптом - гіпотеза - вимірювання - дія - повторний тест» скорочують кількість випадкових замін і роблять діагностику відтворюваною.
