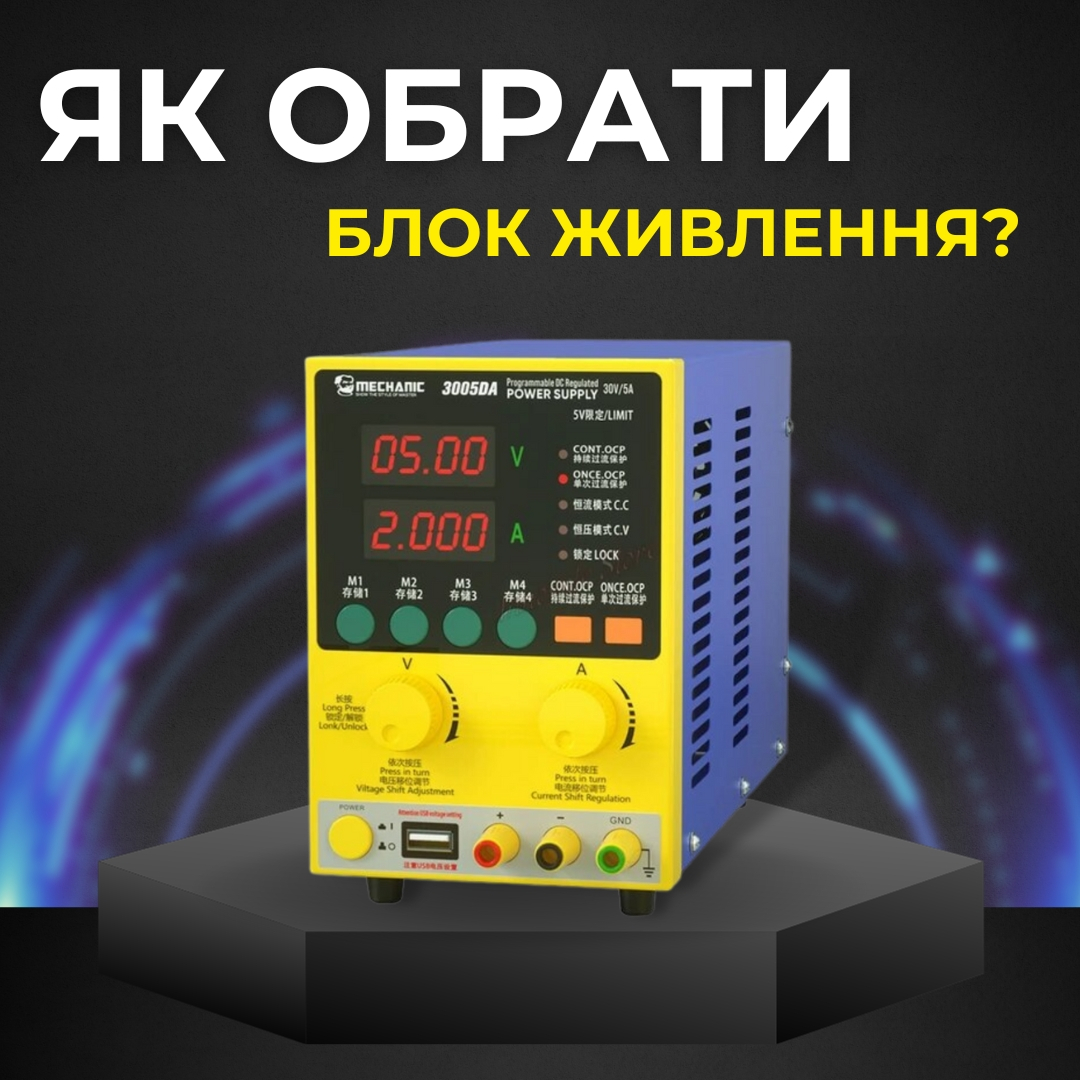

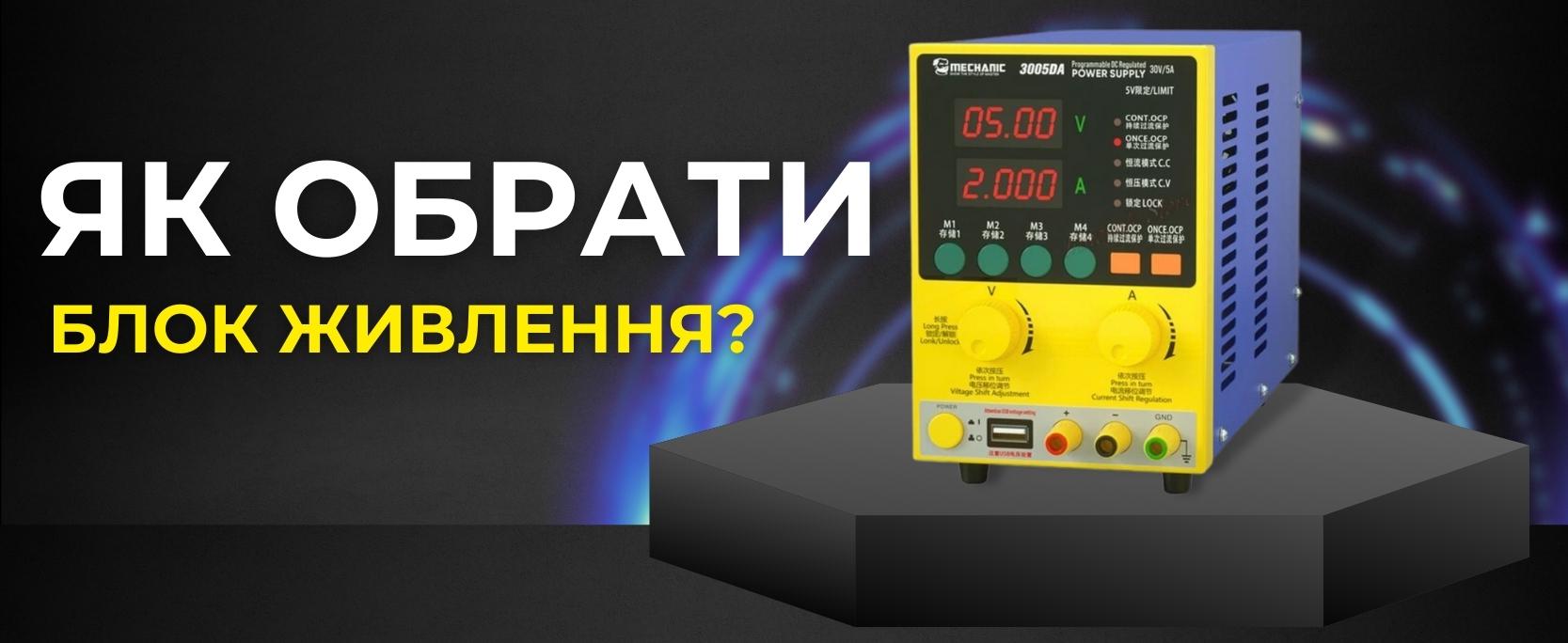

Лабораторний блок живлення для ремонту смартфонів

Лабораторний блок живлення для ремонту смартфонів потрібен не просто для подання напруги. Він дає майстру контроль над вихідними параметрами, обмежує струм і допомагає спостерігати за споживанням плати на різних етапах запуску. Вибирати прилад варто за реальними сценаріями роботи, точністю регулювання, якістю індикації та захистами.

Що потрібно визначити перед вибором

КритерійНавіщо він потрібенЩо перевірити
Діапазон напругиВизначає, з якими пристроями та вузлами можна працюватиРобочий діапазон, крок і точність установлення
Максимальний струмОбмежує доступне навантаженняБезперервний режим, охолодження та роботу обмеження струму
ПотужністьПов’язує доступні комбінації напруги й струмуЧи може прилад одночасно дати потрібні значення
Режими CV/CCСтабілізують напругу або обмежують струмІндикацію активного режиму та зручність налаштування
ІндикаціяПоказує встановлені й фактичні параметриРоздільну здатність, читабельність і швидкість оновлення
ЗахистиЗменшують ризик пошкодження приладу й навантаженняOCP/OVP/OTP, коротке замикання та поведінку після спрацювання

Напруга, струм і потужність: як читати характеристики

Позначення 0–30 В / 0–5 А описує межі регулювання, але не завжди означає, що максимальні напруга й струм доступні одночасно. Перевірте максимальну вихідну потужність і графік допустимих режимів у документації. Для приблизної оцінки потужність постійного струму пов’язана з напругою та струмом співвідношенням P = U × I.

Вищий максимальний струм сам по собі не робить блок кращим для ремонту смартфонів. Важливі плавне встановлення малого обмеження, стабільність, передбачувана реакція на навантаження та зручне спостереження за змінами споживання.

Що означають режими CV і CC

CV — режим стабілізації напруги: блок підтримує задану напругу, доки навантаження не вимагає більше за встановлену межу струму. CC — режим стабілізації або обмеження струму: при досягненні заданої межі блок зменшує вихідну напругу, щоб не перевищувати цей струм.

Перехід у CC не є автоматичним діагнозом короткого замикання. Він лише показує, що навантаження досягло встановленого обмеження. Причину визначають за схемою, станом плати, етапом запуску та контрольними вимірюваннями.

Точність, роздільна здатність і пульсації

Точність показує, наскільки фактичне значення може відрізнятися від заданого або відображеного. Роздільна здатність визначає найменший крок установлення чи показу. Це різні характеристики: велика кількість цифр на дисплеї не гарантує такої самої точності.

Пульсації та шум описують небажану змінну складову на виході. Порівнюйте їх за однакових умов вимірювання й смуги пропускання, зазначених виробником. Для чутливих схем також важливі стабілізація при зміні навантаження та перехідні процеси, а не лише цифра максимальної потужності.

Один канал чи кілька

Для більшості типових робіт зі смартфонами достатньо одного регульованого каналу. Кілька каналів корисні, якщо процедура справді потребує різних незалежних напруг або паралельної роботи з окремими вузлами. Перед купівлею багатоканальної моделі перевірте, чи канали ізольовані, як вони об’єднуються та чи не ділять спільне обмеження потужності.

USB-порт, пам’ять налаштувань, блокування панелі та керування з комп’ютера можуть бути зручними, але не замінюють базових характеристик. Оцініть, чи конкретна функція скорочує повторювану операцію у вашій майстерні.

Захисти та безпечне підключення

У специфікації варто шукати захист від перевищення струму, напруги, перегрівання та короткого замикання. Водночас назва функції не пояснює її поведінку: блок може обмежити параметр, вимкнути вихід або вимагати ручного перезапуску. Це потрібно перевірити в інструкції.

  1. Огляньте плату, кабелі та роз’єми; не використовуйте пошкоджені або невідомі кабелі й перехідники.
  2. Вимкніть вихід блока й установіть параметри за документацією конкретної плати.
  3. Задайте обмеження струму до підключення навантаження.
  4. Перевірте полярність і точки підключення.
  5. Увімкніть вихід та спостерігайте за напругою, струмом і нагріванням.
  6. При неочікуваній поведінці вимкніть вихід і перевірте схему підключення.

Не використовуйте універсальні значення з чужого ремонту без перевірки сервісної документації. Для системного пошуку несправностей дивіться порядок роботи з обладнанням для діагностики.

Приклади блоків живлення з каталогу

Нижче наведено три моделі з регулюванням до 30 В і 5 А. Перед замовленням порівняйте повну специфікацію, комплектацію, габарити, керування, пам’ять налаштувань та захисти. Поточні ціна й доступність відображаються безпосередньо в товарному чіпі.

Як перевірити блок після отримання

  • звірте модель, напругу мережі, комплектацію та стан корпусу;
  • прочитайте розділи інструкції про заземлення, вентиляцію та захисти;
  • перевірте регулювання без навантаження та роботу кнопки виходу;
  • використайте відоме тестове навантаження в межах його допустимих параметрів;
  • порівняйте покази з придатним контрольним мультиметром;
  • переконайтеся, що вентиляційні отвори не перекриті, а передбачений конструкцією вентилятор працює відповідно до інструкції.

Вибір контрольного мультиметра й правила вимірювання розглянуто окремо в статті про характеристики мультиметрів. А порівняти роль блока живлення з тест-кабелями та активаторами можна в огляді обладнання для діагностики смартфонів.

Короткий чекліст вибору

  • діапазони напруги й струму відповідають вашим роботам;
  • доступна потрібна комбінація параметрів за потужністю;
  • є зрозумілі CV/CC та окрема індикація активного режиму;
  • точність і роздільна здатність наведені в документації;
  • описані захисти та поведінка після їх спрацювання;
  • органи керування зручні для малих коригувань;
  • комплектні кабелі й роз’єми підходять до вашого процесу;
  • є місце для вентиляції та безпечного розташування на столі.

Добрий лабораторний блок живлення — це прилад, параметри якого відповідають вашим задачам, а поведінка зрозуміла з інструкції та контрольних перевірок. Не переплачуйте за функції без робочого сценарію, але не економте на стабільності, регулюванні, індикації й захистах.
