Як перевірити дисплей перед встановленням

Новий дисплей потрібно перевірити до вклеювання, зняття захисних плівок і остаточного складання смартфона. Спочатку звіряють модель і ревізію, оглядають шлейфи та конектори, підключають модуль до знеструмленої плати, а після запуску перевіряють зображення, підсвічування, сенсор по всій площі та пов'язані функції. Лише після успішного тесту переходять до монтажу.

Що перевірити до підключення дисплея

Однакова назва смартфона ще не гарантує сумісність. Звірте точну модель, регіональну або апаратну ревізію, розташування конекторів, форму шлейфів, отвори під датчики та рамку. Якщо на старому й новому модулях є маркування, зафіксуйте його на фото до початку роботи.

Огляньте модуль під боковим світлом. На склі, матриці, шлейфах і конекторах не повинно бути тріщин, заломів, продавлених ділянок або пошкоджених контактів. Захисні плівки, наклейки та пломби залишайте на місці відповідно до чинних умов гарантії GSM-Forsage.

Як підключити дисплей для тесту

1. Вимкніть смартфон, від'єднайте зарядний пристрій і дотримуйтеся сервісної інструкції саме для цієї моделі.
2. Після доступу до плати спочатку від'єднайте акумулятор. Не підключайте й не знімайте шлейф дисплея, поки плата має живлення.
3. Очистьте робочу зону від уламків і перевірте конектор плати. Не випрямляйте контакти навмання та не тисніть на них металевим інструментом.

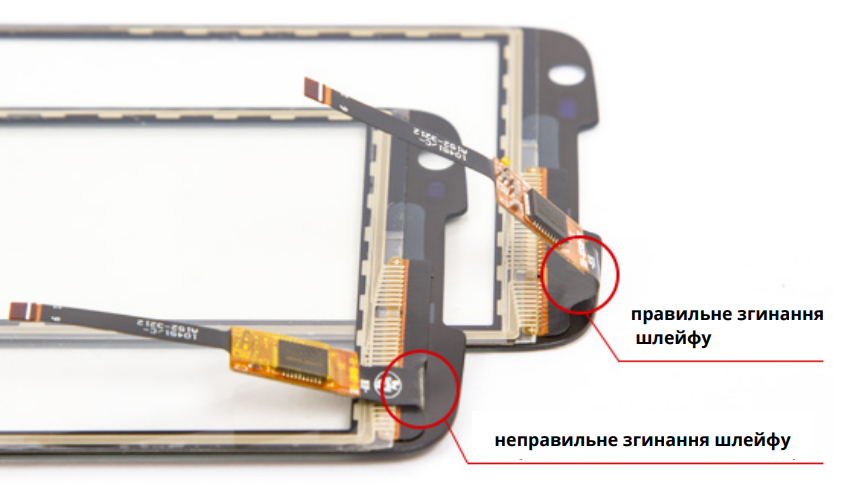

4. Розташуйте новий модуль так, щоб шлейф ліг природно, без натягу, залому або перекручування.
5. Сумістіть конектор і встановіть його без перекосу та надмірного зусилля. Якщо конектор не стає на місце, зупиніться та повторно перевірте сумісність і положення.
6. Лише після підключення дисплея приєднайте акумулятор і ввімкніть пристрій. Ізолюйте модуль від металевих частин плати відповідно до сервісної процедури для цієї моделі.

Послідовність розбирання, точки підключення та потреба в калібруванні залежать від моделі. Для підтримуваних пристроїв використовуйте офіційну сервісну документацію виробника. Практичні правила роботи з нагрівальною платформою описані у статті як вибрати й використовувати сепаратор для дисплеїв.

Перевірка зображення та підсвічування

Дайте смартфону завантажитися й послідовно відкрийте однотонні світлі, темні та кольорові фони. Так легше побачити смуги, плями, мерехтіння, нерівномірне підсвічування, постійно світлі або темні точки. Змініть яскравість від низької до високої та перевірте екран у портретній і альбомній орієнтації.

Не порівнюйте колір нового модуля зі старим лише за одним екраном налаштувань: на результат впливають технологія матриці, профіль, колірна температура й програмні режими. Відмінності між основними технологіями пояснені у матеріалі IPS та OLED: у чому різниця.

Як перевірити сенсор по всій площі

Відкрийте штатний тест пристрою, сервісне меню виробника або застосунок для малювання. Проведіть безперервні лінії вздовж усіх країв, по кутах і сіткою через центр. Лінія не повинна перериватися, зміщуватися або з'являтися без дотику.

Потім перевірте жести, клавіатуру та мультитач у межах можливостей смартфона. Натискання біля краю не повинні губитися. Якщо захисна транспортна плівка суттєво заважає тесту, не знімайте її автоматично: спочатку уточніть допустимий порядок перевірки за умовами продавця.

Які пов'язані функції перевірити

Набір функцій залежить від смартфона. Деякі моделі після ремонту потребують системної діагностики, калібрування або завершення ремонту через програмний інструмент виробника. Не переносіть процедуру з іншої моделі без перевірки документації.

Що робити, якщо дисплей не працює

1. Вимкніть пристрій і знову від'єднайте акумулятор до будь-яких дій із конекторами.
2. Перевірте точну модель і ревізію модуля, а також стан шлейфа та контактів.
3. Повторно встановіть конектор без перекосу й надмірного тиску.
4. Якщо це безпечно та передбачено сервісною процедурою для моделі, порівняйте поведінку зі старим модулем або завідомо справною деталлю.
5. Зафіксуйте симптом: немає зображення, немає підсвічування, є смуги, частково не працює сенсор або відмовила пов'язана функція.
6. Не приклеюйте й не модифікуйте деталь до погодження подальших дій із постачальником.

Один симптом не завжди доводить дефект нового дисплея. Причиною можуть бути несумісність, конектор плати, пошкодження під час демонтажу, інша несправність телефона або потрібна програмна процедура.

Матеріали та інструменти для підготовки й монтажу

Наведені товари стосуються захисту, демонтажу та фінального встановлення. Клей або монтажний матеріал використовують тільки після повної перевірки модуля; поточні ціну й наявність показує ProductChip.

Сервісний скотч для дисплеївнемає›

Сепаратор Mechanic D1001648,97 грн.›

Інструмент для зняття дисплея Mechanic CP7немає›

Клей для рамок Mechanic G7203,00 грн.›

Чекліст перед остаточним вклеюванням

1. Модель, ревізія, форма й конектори нового модуля збігаються з потрібною деталлю.
2. Шлейфи та контакти не пошкоджені; захисні матеріали й маркування збережені.
3. Зображення стабільне на різній яскравості, без смуг, плям і мерехтіння.
4. Сенсор перевірений по краях, у кутах і в центрі; жести та мультитач працюють.
5. Перевірені датчики й функції, пов'язані з дисплейним вузлом конкретної моделі.
6. Результат зафіксований, а рамка очищена від пилу, уламків і старого клею.
7. Вибраний монтажний матеріал відповідає моделі та технології ремонту.

Після встановлення повторіть перевірку зображення, сенсора, датчиків і пов'язаних функцій. Додатково звірте, чи модуль рівно лежить у рамці та чи не затиснуті шлейфи. Відмінності між класами запчастин розглянуті у статті про класи якості дисплеїв.

Висновок

Перевірка дисплея складається з трьох частин: звірки сумісності та візуального огляду, безпечного тестового підключення і повної функціональної перевірки до монтажу. Не знімайте захисні матеріали й не використовуйте клей, доки не перевірили зображення, сенсор і пов'язані функції. Якщо результат сумнівний, знеструмте пристрій, зафіксуйте симптом і зверніться до постачальника до подальших дій із деталлю.
