Модульний ремонт смартфонів: обладнання й порядок роботи

У рубриці «Нотатки майстра» Антон, експерт відділу якості GSM-Forsage, амбасадор бренду Mechanic і майстер з понад 10-річним досвідом ремонту техніки на момент публікації цієї статті, ділиться підходом до роботи з обладнанням. Модульний ремонт смартфона охоплює заміну готових вузлів: дисплейного модуля, задньої кришки, шлейфа чи іншої деталі, яку можна від’єднати та встановити без паяння плати. Результат залежить від підготовки, контролю нагріву, чистоти рамки й перевірки деталі до остаточного складання.

Що підготувати до модульного ремонту

Спершу визначте точну модель пристрою та знайдіть інструкцію з розбирання саме для неї. У різних смартфонів відрізняються розташування шлейфів, гвинтів, акумулятора й клейових зон. Підготуйте органайзер для кріплення, інструмент для відкривання, засіб для контрольованого нагріву, відповідний клей або готовий клейовий контур і нову деталь.

1. Вимкніть пристрій. Якщо конструкція дозволяє, після відкривання від’єднайте акумулятор до роботи з роз’ємами.
2. Зафіксуйте розташування гвинтів і шлейфів. Зіставте нову деталь зі старою за роз’ємами та посадковими місцями.
3. Перевірте, чи передбачає інструкція моделі окреме калібрування або програмну перевірку після заміни.

Окремо перегляньте матеріал GSM-Forsage про те, як протестувати дисплей перед встановленням. Перевірка нового модуля до приклеювання допомагає виявити проблему, поки корпус ще відкритий.

Як користуватися сепаратором або нагрівальною платформою

Нагрів допомагає послабити клей задньої кришки або дисплейного вузла. Для модульної заміни зазвичай потрібне контрольоване відкривання пристрою. Відділення скла від матриці - окрема, складніша операція з ремонту самого дисплейного модуля.

Приклад нагрівального обладнання: сепаратор Mechanic D1001648,97 грн.›. Перед використанням звірте діапазон регулювання та розмір платформи з пристроєм. Режим нагріву визначайте за інструкцією до конкретної моделі телефона й обладнання; показник на платформі не дорівнює температурі акумулятора або дисплея. Не залишайте телефон без нагляду й не перегрівайте його.

Після пом’якшення клею відкривайте корпус поступово. Не заглиблюйте інструмент у зонах шлейфів та акумулятора. Якщо кришка не відходить, зупиніться й перевірте, чи не тримають її гвинти або засувки; надмірне зусилля може пошкодити деталь.

Як очистити рамку й нанести клей

Перед приклеюванням нового модуля зніміть залишки старого клею з посадкової поверхні. Перевірте, чи рамка рівна, а роз’єми й отвори не забруднені. Очищувач обирайте за призначенням: засіб для рамки не слід автоматично наносити на дисплей, шлейфи чи покриття, сумісність з якими не підтверджена виробником.

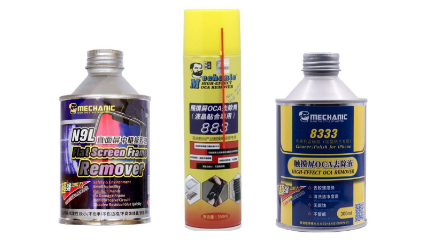

Для видалення залишків клею з рамки в каталозі є рідина Mechanic SC325 для видалення клею з рамки306,15 грн.›. Користуйтеся інструкцією засобу, захищайте електронні компоненти від потрапляння рідини й дайте поверхні повністю висохнути.

Якщо конструкція вимагає рідкого клею, наносіть його тонко та рівномірно на передбачену виробником зону. Приклад такого матеріалу: клей-герметик Mechanic B-7000, 110 мл127,17 грн.›. Не допускайте потрапляння клею на камери, мікрофони, датчики та контакти. Час фіксації та повного затвердіння звіряйте з інструкцією до конкретного клею й умовами застосування.

Як зафіксувати модуль без пошкодження дисплея

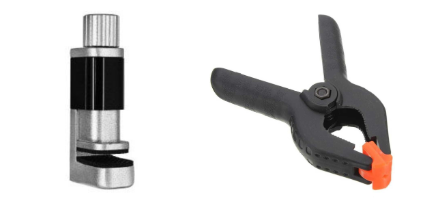

Після встановлення дисплея або кришки використовуйте рівномірний помірний притиск, який передбачає матеріал і конструкція пристрою. Для фіксації іноді використовують затискачі та канцелярські гумки. Жорсткий затискач може створити точковий тиск на матрицю, підсвічування або скло, тому підбирайте силу притискання особливо уважно.

Приклад такого інструмента: металевий зажим для фіксації дисплейного модуля78,19 грн.›. Оцініть, чи підходить його конструкція до вашого модуля, і не допускайте надмірного притиску.

Не закривайте корпус остаточно, доки не перевірили підключення. Після встановлення нового дисплея перевірте зображення, сенсор по всій площині, яскравість, камери, датчики й заряджання відповідно до того, які вузли від’єднувалися. Якщо тест не пройдено, поверніться до роз’ємів і сумісності деталі до фінального склеювання.

Чи потрібне калібрування відбитка пальця після заміни дисплея

Потреба в калібруванні залежить від моделі смартфона, типу датчика, встановленого дисплея та офіційної процедури ремонту. Для окремих моделей, зокрема деяких Samsung, виробники передбачають програму чи спеціальний інструмент. Перевірте процедуру для вашої моделі в документації виробника.

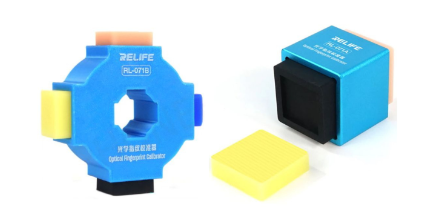

Якщо процедура для вашої моделі потребує калібратора, перед купівлею звірте сумісність інструмента зі смартфоном і програмою виробника. Не вводьте сервісні коди без документації саме для вашої моделі: вони можуть мати інше призначення або не відкривати потрібну функцію.

Після ремонту видаліть старі відбитки, якщо це передбачено інструкцією, і перевірте повторне налаштування та розблокування датчиком. За відсутності офіційної процедури для моделі зверніться до сервісної документації чи авторизованого центру.

Контроль після складання

Перед видачею пристрою перевірте роботу заміненого модуля та пов’язаних функцій. Переконайтеся, що кришка прилягає без зазорів, кнопки натискаються, шлейфи не затиснуті, а клей набрав міцності відповідно до інструкції. Після відкривання корпусу заводський захист від вологи не можна вважати автоматично відновленим.

Навчайтеся на тестових пристроях і переходьте до клієнтських ремонтів, коли можете впевнено виконати відкривання, перевірку та зворотне складання для конкретної моделі. Порівняйте сепаратори Mechanic й інші інструменти з потрібними роботами, перш ніж комплектувати робоче місце.
