Які витратні матеріали потрібні для паяння? — практичний матеріал із рекомендаціями та поясненнями для майстрів і користувачів. Зібрали основні моменти, на які варто звернути увагу під час вибору, використання або ремонту техніки.

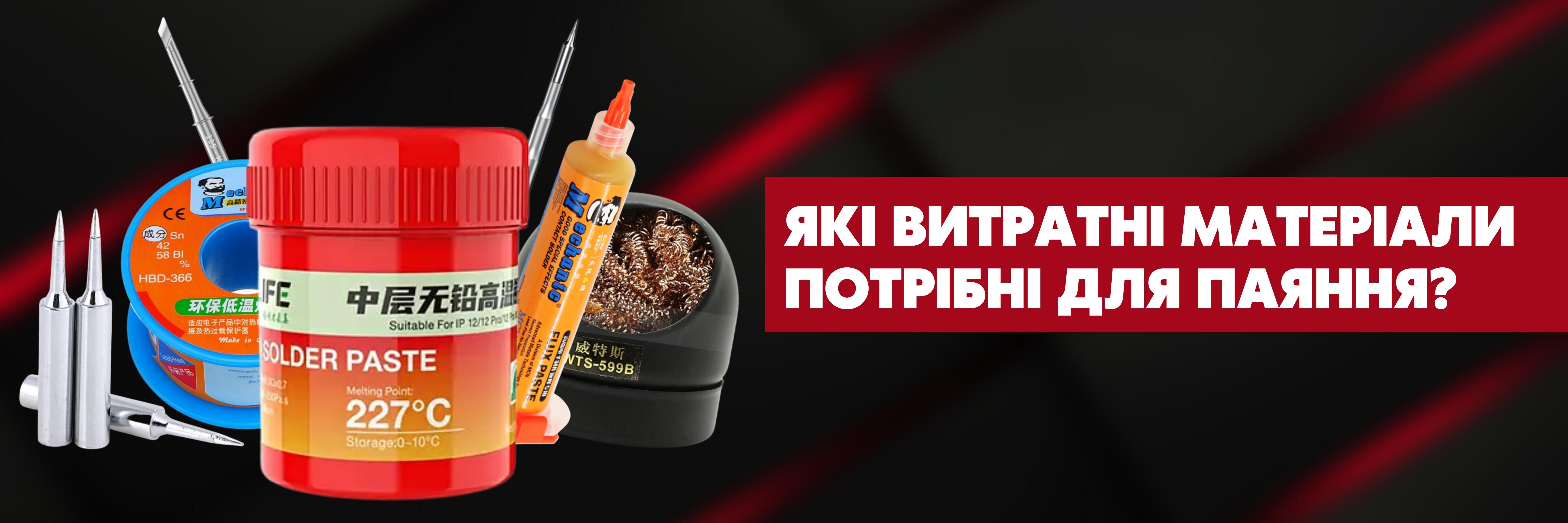

Флюс, припій, оплітка та жала для паяння електроніки

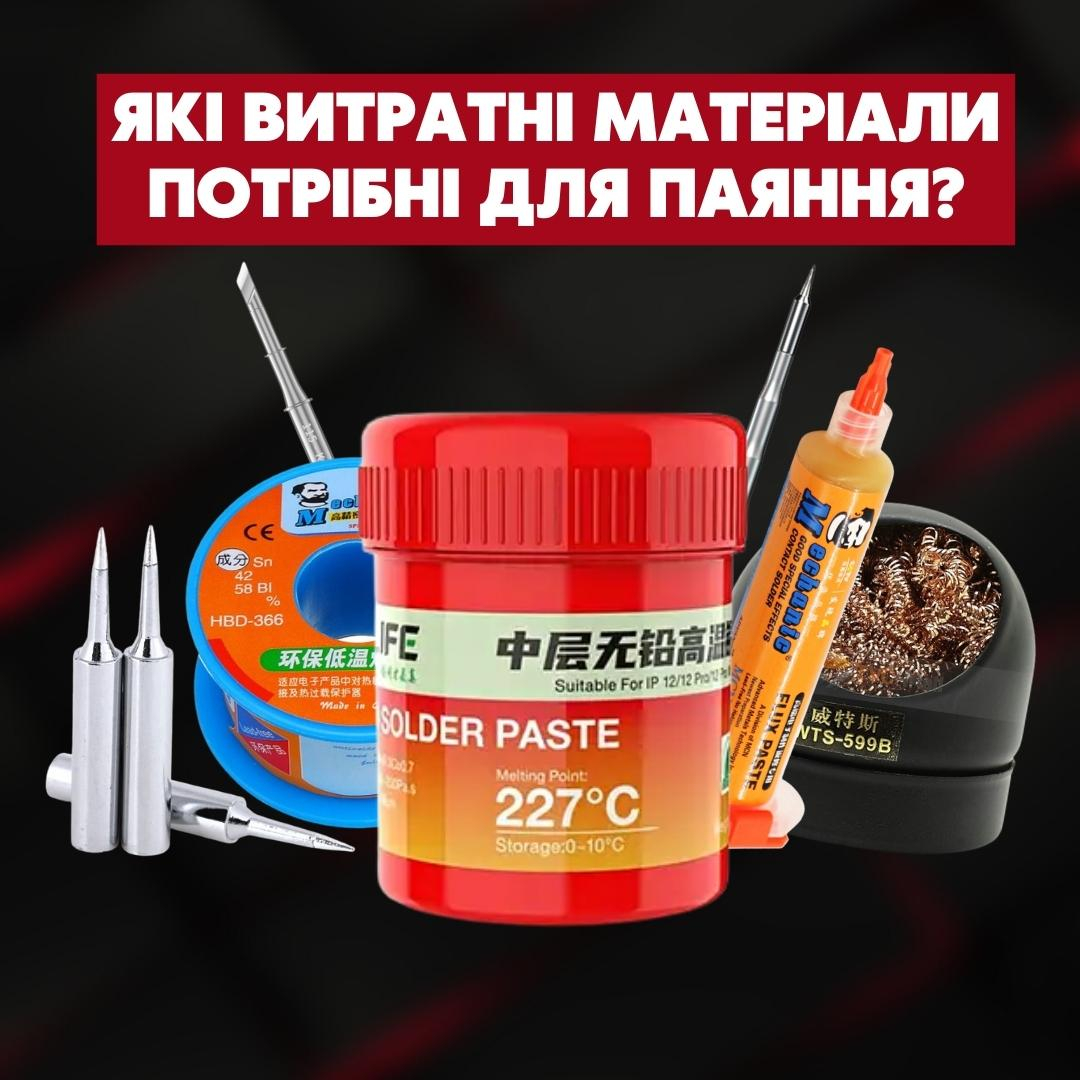

Базовий набір витратних матеріалів для паяння електроніки включає припій, флюс, мідну оплітку, сумісні жала, очищувач і безворсові матеріали. Для монтажу SMD-компонентів або робіт із BGA можуть додатково знадобитися паяльна паста, трафарет, кульки, термостійка стрічка та ремонтна паяльна маска. Кожен матеріал підбирають під сплав, компонент, плату й спосіб нагрівання.

Що для чого потрібно

МатеріалПризначенняЩо перевірити
ПрипійФормує металеве з'єднанняСклад сплаву, діаметр, наявність осердя, рекомендований профіль
ФлюсДопомагає змочуванню й роботі з оксидними плівкамиКлас активності, сумісність, правила очищення, SDS
Мідна опліткаВбирає розплавлений припій із площадкиШирину, якість плетіння, флюсування та ризик перегріву площадки
Паяльна пастаДає змогу дозовано нанести частинки припою з флюсовою системоюСплав, тип частинок, умови зберігання, строк придатності й температурний профіль
ЖалоПередає тепло до з'єднанняСумісність зі станцією, форму, розмір, стан покриття
ОчищувачВидаляє залишки флюсу та інші сумісні з ним забрудненняСумісність із платою, пластиком і маркуванням, вимоги до вентиляції

Як вибрати припій

Спочатку визначте склад сплаву, з яким працює плата, і вимоги ремонтної процедури. Свинцеві та безсвинцеві сплави мають різну поведінку й температурні режими. Тонший дріт допомагає дозувати малу кількість припою, але діаметр не визначає якість сплаву. Якщо припій має флюсове осердя, це не завжди скасовує потребу в окремому флюсі.

Як вибрати флюс

Позначення no-clean означає, що за визначених виробником умов залишки можуть не вимагати очищення; воно не означає «безпечний для будь-якої плати» або «не залишає слідів за будь-якої кількості». Перевіряйте клас активності, сумісність із процесом і рекомендації виробника щодо відмивання. Наносьте мінімальну достатню кількість і працюйте з вентиляцією.

Оплітка і жало

Мідна оплітка видаляє саме розплавлений припій. Її кладуть на з'єднання й прогрівають жалом без надмірного тиску. Занадто довге нагрівання або механічне тертя може пошкодити площадку. Ширину оплітки добирають до зони роботи.

Форма жала має забезпечувати достатню площу контакту. Надто тонке жало може не передавати достатньо тепла великій контактній площадці. Покриті жала не зачищають абразивом: їх очищають передбаченим способом і залишають із тонким захисним шаром припою.

Порядок роботи

  1. Визначте сплав, компонент і допустимий тепловий процес.
  2. Підберіть жало або насадку за розміром з'єднання.
  3. Очистьте й зафіксуйте плату, організуйте ESD-захист і витяжку.
  4. Нанесіть контрольовану кількість флюсу та припою.
  5. Прогрівайте з'єднання лише до змочування поверхонь і формування паяного шва, не перевищуючи допустимий для компонента режим.
  6. Огляньте результат під збільшенням, видаліть залишки, якщо цього вимагає процес.
  7. Перевірте відсутність перемичок і коротких замикань до подачі живлення.

Зберігання і безпека

  • Зберігайте матеріали в оригінальній підписаній тарі за етикеткою та SDS.
  • Маркуйте дату відкриття і партію; матеріали з невідомим статусом відокремлюйте.
  • Дотримуйтеся умов виробника для паст і флюсів, особливо якщо потрібне охолодження.
  • Працюйте з витяжкою; рукавички й захист очей добирайте за паспортом безпеки.
  • Після контакту зі свинцевмісними матеріалами мийте руки й не вживайте їжу на робочому місці.

Вибір обладнання розібрано у статті про те, як вибрати паяльну станцію. Клеї, проклейки й очищувачі зручно додати до переліку витратних матеріалів майстерні, а сумісність і правила застосування рідин перевірити за матеріалом про спреї та рідини для ремонту.

Щотижневий чекліст

  1. Перевірити запас припою, флюсу й оплітки.
  2. Оглянути жала, губки або латунну стружку та підставки.
  3. Перевірити строки, дати відкриття й умови зберігання.
  4. Прибрати матеріали без маркування в карантинну зону.
  5. Очистити витяжку й робочу поверхню за регламентом майстерні.

Висновок

Витратні матеріали для паяння працюють як система. Припій створює з'єднання, флюс допомагає змочуванню, оплітка забирає надлишок припою, жало передає тепло, а сумісний очищувач видаляє передбачені процесом залишки. Узгоджуйте матеріали між собою, контролюйте нагрівання й вентиляцію та перевіряйте результат під збільшенням.
